字数统计：2614 字 预计阅读时间：约 5 分钟
同一条生产线、同样的工艺参数，为什么今天镀层光亮均匀，明天却出现发花、粗糙、针孔甚至脱落？问题未必出在设备或操作人员，也可能藏在那一槽看似平静的电镀液中。
主盐浓度偏移、添加剂不断消耗、还原剂发生变化、杂质逐渐累积，这些变化肉眼很难发现，却会悄悄影响镀层厚度、外观和附着力。很多现场仍依靠经验补加药剂，等到不良品出现后才检查槽液，结果只能一边生产、一边救火。
真正稳定的电镀，不是“出了问题再调槽”，而是把电镀液当作一个持续变化的过程来管理：定期分析主要成分，监控添加剂与杂质，用数据识别趋势，在异常变成缺陷之前采取行动。因为决定电镀质量的，往往就藏在这一槽液里。
01 One
一槽电镀液，决定一层镀层的质量
电镀液看似平静，却在很大程度上决定着镀层的质量。要让电镀过程长期保持稳定，不能只盯着电流、温度和生产节拍，还必须对槽液进行精细管理。金属离子、添加剂、光亮剂等成分会在生产过程中不断消耗，杂质也会随着工件带入、材料溶出和长期使用逐渐积累。一旦槽液失去平衡，镀层就可能出现厚度不均、光泽异常、表面粗糙、附着力下降，甚至局部漏镀等问题。
因此，槽液管理不能停留在“缺什么补什么”，更不能等到不良品出现后才开始调整。企业应依据分析数据，定期监测主要成分、添加剂和杂质的变化趋势，在异常尚未影响产品之前及时补充、净化或更换槽液。稳定的电镀质量，首先来自稳定、受控的电镀液。
02 Two
主要成分分析：先弄清槽液里“有多少”

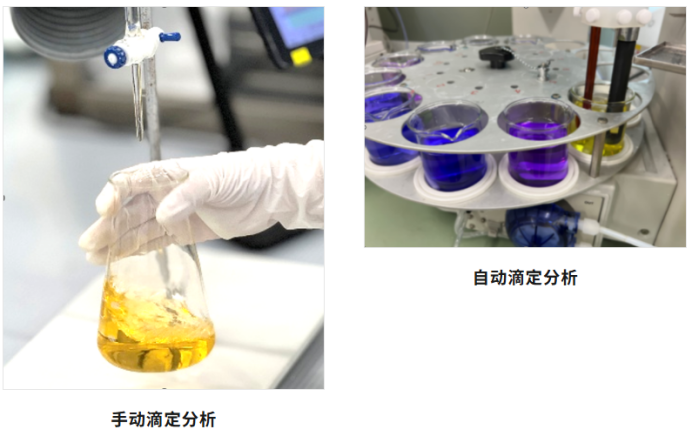

电镀液中的金属离子是形成镀层的重要来源，其浓度是否稳定，会直接影响镀层厚度和电镀效果。由于镍、铜、锡等常见镀液中的主要成分浓度相对较高，通常可以采用滴定法进行测定。根据现场条件，既可以由人员手动滴定，也可以使用自动滴定设备，提高分析效率和结果的一致性。
滴定法同样适用于许多前处理液，例如脱脂液、酸洗液等，可用于检查其主要成分是否处于规定范围。
不过，滴定法并非适用于所有槽液。对于金、银等贵金属镀液，因金属含量、槽液组成或分析精度要求不同，往往需要采用仪器分析方法。常见的做法是使用电感耦合等离子体发射光谱仪（ICP-OES），对金属浓度进行更加准确的测定。
因此，槽液分析不能只依赖一种方法，而应根据镀液类型、成分浓度和精度要求，选择合适的检测手段。
03Three
只看金属含量，更要看槽液是否平衡
测出电镀液中的金属含量，并不代表槽液状态一定正常。
除金属离子外，电镀液中通常还含有添加剂、络合剂、还原剂和光亮剂等成分。它们虽然含量不高，却会直接影响镀层的沉积速度、光泽、均匀性和稳定性。随着生产持续进行，这些成分会不断消耗、分解或发生转化，槽液平衡也会随之变化。

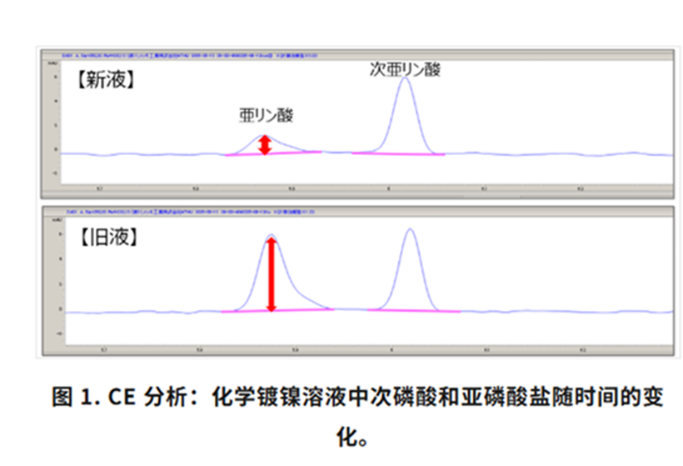

例如，在化学镀镍液中，次磷酸盐作为还原剂参与反应，并逐渐转化为亚磷酸盐。次磷酸盐不足，会影响正常沉积；亚磷酸盐过度积累，也可能使槽液性能逐渐下降。通过毛细管电泳（CE）同时测定这两种成分，可以更准确地判断还原剂需要补充多少，以及副产物已经积累到什么程度。

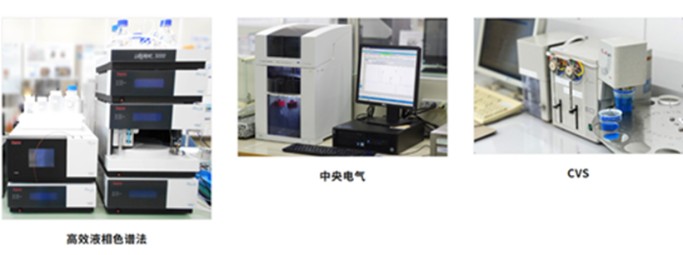

针对不同成分，还可以选择紫外分光光度法、循环伏安溶出法（CVS）、高效液相色谱法（HPLC）和电感耦合等离子体发射光谱法（ICP）等仪器分析方法。
因此，槽液分析不能只回答“金属够不够”，还要进一步判断：各种成分是否匹配，槽液是否仍处于稳定、健康的状态。
痕量杂质：看不见，却可能毁掉整槽镀液
电镀液在长期使用过程中，会不断积累各种金属杂质。这些杂质可能来自前处理液带入、基材溶出、阳极溶解，也可能来自设备腐蚀或工件清洗不充分。
杂质的浓度虽然很低，却可能明显影响镀层的形成，造成表面发花、粗糙、色泽异常、针孔或附着力下降。更麻烦的是，许多杂质无法通过肉眼观察，也很难在常规槽液分析中被及时发现。
因此，需要定期检测镀液中的痕量金属浓度。检测结果不仅可以反映槽液的污染和劣化程度，也能为净化处理、调整维护周期或更换槽液提供依据。
由于电镀液本身含有较高浓度的主金属，要从中准确测出极少量的杂质，通常需要采用电感耦合等离子体光谱分析技术，如ICP-OES或ICP-MS。根据仪器类型、样品组成和前处理方法，检测能力可达到ppm（mg/L）甚至ppb（μg/L）级别。
需要注意的是，仪器精度并不等于结果一定准确。样品采集、稀释、消解、基体干扰处理和数据判断同样重要。只有建立规范的取样与分析方法，检测结果才能真正用于判断槽液状态和指导现场管理。
从测出浓度，到提前发现槽液异常
槽液分析只能告诉人们“现在的浓度是多少”，却不能单凭一次检测判断电镀液是否长期稳定。真正有效的管理，还需要把每次检测结果连续记录下来，观察浓度变化的方向和速度。

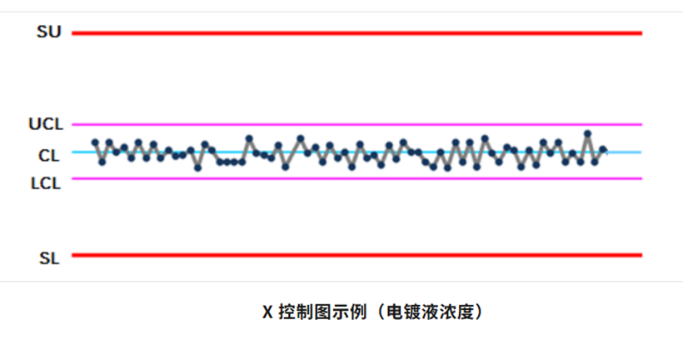

企业可以运用统计过程控制（SPC），将主要成分、添加剂及杂质的检测数据绘制成控制图。通过识别连续偏高或偏低、持续上升或下降、突然波动等异常信号，可以及时发现槽液正在发生的变化，并在镀层出现不良之前采取补加、调整、净化或换槽等措施。
控制图的选择应根据取样方式确定：一次只取得一个检测结果时，可考虑使用单值—移动极差图；同一时间取得多组样本时，可采用均值—极差图。
06 Six
TPP专业支持：电镀液管理决定了电镀质量
电镀质量不稳定，表面上看是发花、粗糙、针孔、漏镀或附着力下降，背后往往反映的是槽液成分失衡、杂质累积、补加方式不合理，或者分析结果没有真正转化为现场行动。
TPP管理咨询团队可为制造企业提供电镀工艺系统管理、过程控制及CQI特殊过程要求等方面的专业培训与咨询服务。
8月20-21日（星期四-星期五）将有关于CQI-11的公开课。欢迎与TPP联系，共同提升企业电镀过程的稳定性与质量管理能力。
如果需要了解更多内容，欢迎与我们联系，我们将提供专业的管理咨询和数字化解决方案帮助我们的顾客。
邮箱:Marketing@tppconsultancy.com
电话：400 102 1300
TPP 微信公众号
TPP软件免费体验申请
