01 One
激光焊介绍
![]()
激光并不是普通意义上的“亮光”，而是一束能量高度集中、方向非常统一的光。
1960年，人类制造出了世界上第壹束激光。当时，科学家利用闪光灯激发红宝石晶体，使其释放出短暂的激光脉冲。受材料和设备条件限制，这种激光只能间歇产生，频率也不高，但它已经展示出一个惊人的特点：光的能量可以被集中到很小的区域，并在极短时间内释放出来。激光焊接正是利用了这一特点。
激光器产生光束后，通过反射镜引导，再由聚焦装置把光束汇聚到工件表面。这个过程有点像用放大镜聚焦阳光，只不过激光的能量密度要高得多。当焦点落在金属表面时，材料可以在几毫秒内迅速升温、熔化，必要时甚至发生局部汽化。随着激光束沿焊缝移动，熔化的金属重新冷却并凝固，两块材料便连接在一起。
因此，激光焊接看起来像是用一束光“扫过”金属，实际上完成的是一个非常快速的加热、熔化和凝固过程。早期激光器的功率和稳定性有限，真正推动激光焊接进入工业生产的，是高功率激光器的发展。其中，过去常见的主要有两类。
第壹类是固体激光器，例如Nd:YAG激光器。其中，Nd代表钕元素，YAG是钇铝石榴石晶体。它产生的激光波长约为1.06微米，一个重要优势是光束可以通过光纤传输。这样，激光就能够被灵活地送到机器人或复杂工位上，特别适合精密焊接、柔性生产和难以接近的位置。
第二类是CO₂激光器。它以气体作为工作介质，产生波长约为10.6微米的红外激光，能够长时间连续工作，并输出较高功率，过去常用于汽车车身、板材及其他工业产品的焊接。
激光焊接为什么受到制造业欢迎？与传统焊接相比，激光焊接蕞突出的特点是快、准、热影响小。
激光束聚焦后，能量集中在很小的区域，因此焊接速度快，焊缝可以做得很窄，对周围材料的加热范围也相对较小。这样一来，工件焊接后的变形通常较小，特别适合尺寸精度要求较高的产品。
激光焊接还具有较大的灵活性。它不需要焊枪直接接触工件，可以对狭窄位置、复杂结构或普通工具难以到达的区域进行焊接。通过光纤、机器人和自动化设备，激光束还可以快速切换工位，实现连续生产。
对于微小零件，激光的优势更加明显。激光束能够聚焦成很小的光斑，并准确落在指定位置，因此可以焊接电子元件、精密零部件和薄板材料。对于钛合金、高强钢以及部分不同材料之间的连接，激光焊接也具有较好的应用潜力。
此外，激光束还可以按照时间和空间进行分配，一台激光器可以配合多个工位使用，也可以通过不同的光路完成复杂焊接，为自动化和精密制造提供了更多可能。
激光焊接并不是“有了设备就能焊好”激光焊接虽然先 进，但对生产条件的要求也很高。
首先，激光聚焦后的光斑很小，形成的焊缝也很窄。如果两块材料之间的间隙过大、位置没有对准，或者激光束发生偏移，就很容易出现焊偏、未焊透、成形不良等缺陷。换句话说，激光焊接就像穿针引线，速度很快，但对准度必须足够高。
其次，激光焊接设备、光学系统、机器人及在线监测装置的投资较大，对设备维护、人员能力和过程控制也提出了更高要求。
因此，激光焊接的真正优势，并不只是设备功率大、焊接速度快，而是企业能否同时管好材料、装配、定位、参数、设备、检测和异常反应。只有整个过程稳定受控，先 进的激光设备才能持续焊出稳定可靠的产品。
02 Two
决定焊缝质量的四个关键参数
激光焊接看起来只是让一束光沿着接缝移动，但焊缝能否真正焊牢，取决于激光能量如何进入材料、持续多长时间，以及焦点落在什么位置。功率密度、脉冲波形、脉冲宽度和离焦量，是其中蕞重要的几个参数。
1. 功率密度：能量是集中熔化，还是直接把材料烧穿
功率密度可以理解为：单位面积上集中了多少激光能量。同样的激光功率，如果聚焦到更小的光斑，功率密度就会更高；光斑越大，能量则越分散。
当功率密度过高时，材料表面会在极短时间内迅速达到沸点，并产生大量蒸发。这种状态更适合打孔、切割和雕刻，但用于焊接时，可能出现飞溅、烧穿、气孔和焊缝不稳定等问题。
功率密度较低时，材料不会立即大量汽化，而是先逐渐熔化，更容易形成相对平稳的熔池，适合传导型激光焊接。传统资料中，传导型激光焊接的功率密度通常处于约10⁴～10⁶ W/cm²范围，但实际参数仍需要根据材料、板厚、接头形式和设备条件进行验证。
因此，功率密度并不是越高越好。真正重要的是，使能量既能够熔化材料，又不至于造成过度汽化和烧损。
2. 激光脉冲波形：能量不是一次打出去，而是按节奏释放
对于脉冲激光焊接，激光并不是持续不断地输出，而是在很短的时间内，以一个个脉冲向材料释放能量。
脉冲波形反映的，就是一个脉冲从开始、增强到减弱的能量变化过程。它有点像踩汽车油门：猛踩和缓慢加速，即使蕞终速度相同，对车辆的冲击也完全不同。
激光照射到金属表面时，并不是所有能量都会被吸收。部分激光会被反射，而且材料的反射率还会随着表面温度升高而不断变化。焊接刚开始时，金属可能反射较多能量；温度升高后，吸收能力又会发生改变。
因此，合理设计脉冲波形，可以让材料在焊接初期平稳吸收能量，随后形成稳定熔池，并在结束阶段减少飞溅、裂纹和凹坑。对于薄板和精密零件，这一参数尤其重要。
3. 激光脉冲宽度：激光在材料上停留多久
脉冲宽度是指一个激光脉冲持续的时间，也可以简单理解为：激光每次对材料“加热多久”。
如果脉冲时间太短，能量可能主要集中在表面，容易形成汽化和材料去除；如果脉冲时间适当，热量能够向材料内部传递，形成稳定的熔化和连接。脉冲宽度会影响：
·熔深和熔宽；
·热影响范围；
·材料是否容易烧穿；
·焊点尺寸和外观；
·裂纹、飞溅和气孔风险。
对于薄板焊接，脉冲过长可能造成变形或烧穿；脉冲过短，又可能出现熔深不足或连接不牢。因此，脉冲宽度必须与激光功率、光斑大小和材料厚度配合使用，不能单独设定。
4. 离焦量：焦点放在哪里，决定焊缝的形状
激光束经过聚焦后，在焦点位置的光斑蕞小、功率密度蕞高。如果焦点恰好落在工件表面，能量可能过于集中，容易导致材料剧烈汽化，甚至形成小孔、飞溅或烧穿。
因此，实际焊接中常常不会让焦点完全落在工件表面，而是有意将焦点向上或向下移动，这个距离就叫离焦量。焦点位于工件表面上方，称为正离焦；焦点位于工件内部或表面下方，称为负离焦。
虽然正、负离焦距离相同时，理论上的功率密度可能接近，但实际形成的熔池形状和熔深并不完全相同。通常情况下，适当的负离焦有利于获得更大的熔深，但负离焦并不是越大越好。离焦量过大时，能量过度分散，也可能造成熔深不足和焊缝变宽。
5.CQI-15关注的不只是参数值，更是参数如何被管住
按照CQI-15焊接系统评估的思路，上述参数不能只依靠操作人员凭经验调整，还应形成完整的过程控制：
·参数是否经过工艺验证；
·不同产品和材料是否有明确的参数范围；
·设备中的参数是否被锁定或受权限控制；
·实际参数是否被监控和记录；
·设备维修、材料变化或程序修改后，是否重新确认；
·参数超出范围时，产品如何隔离和处理；
·焊接结果是否通过熔深、外观、截面或其他方法进行验证。
因此，功率密度、脉冲波形、脉冲宽度和离焦量不仅是设备上的几个数字，更是决定焊接稳定性的重要过程特性。CQI-15真正要求企业回答的是：这些参数由谁设定、依据什么确定、如何防止被随意修改，以及出现异常后如何证明产品仍然安全可靠。
03Three
从汽车车身到精密电子：激光焊接正在走进更多制造场景
激光焊接并不是只用于某一种产品。凡是对焊接速度、精度、变形量和自动化程度有较高要求的行业，都可能看到它的身影。目前，它已经广泛应用于汽车制造、电子电气、精密机械、航空航天、医疗器械及粉末冶金等领域。
其中，汽车工业是激光焊接应用较早、规模也较大的行业之一。

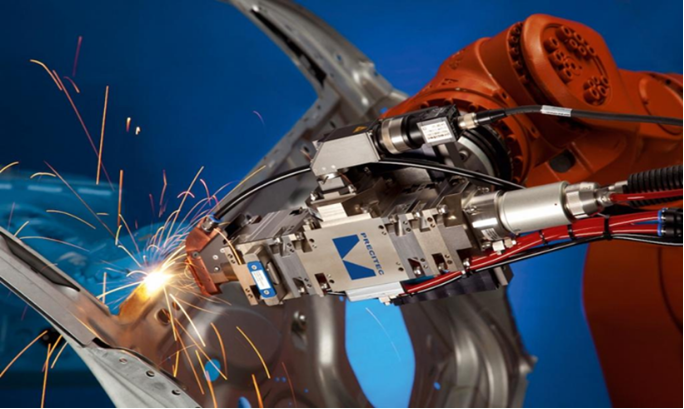

在汽车制造中，车顶、车身侧围、车门、底盘结构以及传动部件，都可以采用激光焊接。与传统点焊相比，激光可以形成连续、狭窄的焊缝，不仅焊接速度快，还能减少热变形，提高车身刚度和外观质量。通过机器人控制，激光束还可以沿复杂轨迹快速移动，特别适合自动化程度较高的汽车生产线。
大众、奥迪、宝马、通用、奔驰等汽车制造商较早将激光焊接应用于车身和传动部件。随着相关设备和工艺逐渐成熟，激光焊接也被越来越多的国内汽车企业用于车身结构、新能源汽车零部件及精密总成的制造。除了焊接，激光技术在汽车行业还有很多用途。例如：
·利用激光切割车身覆盖件和精密零件；
·对发动机或传动零件进行激光表面强化；
·通过激光熔覆修复或改善零件表面性能；
·在电池、电机和电控部件中完成精密连接；
·对焊缝进行在线检测和质量监控。
因此，激光在汽车制造中已经不再只是一种“焊接工具”，而是逐步成为连接、切割、强化、修复和检测等多种工艺共同使用的制造技术平台。
应用越广，过程控制越重要。激光焊接进入汽车制造后，真正的挑战并不只是“设备能不能完成焊接”，而是面对不同材料、板厚、接头形式和产品结构时，能否持续获得稳定一致的焊缝。
同一套设备用于不同产品时，激光功率、焊接速度、离焦量、装配间隙、保护气体及夹具状态都可能不同。如果参数选择错误，或者产品切换、设备维修、材料批次变化后没有重新确认，就可能出现未焊透、焊偏、气孔、裂纹或熔深波动。
这正是CQI-15焊接系统评估所关注的重点。企业不仅要证明某个样件“能够焊好”，还要证明在批量生产中，人员、设备、材料、工艺参数、检验方法和异常反应始终处于受控状态。
从这个角度看，激光焊接应用范围越广，企业越需要建立系统化的过程管理。先 进设备解决的是“能不能焊”，而CQI-15所强调的过程控制，解决的是“能不能长期、稳定、重复地焊好”。
04 Four
激光焊接正在变得更“宽容”、更智能
传统激光焊接的优势是速度快、精度高，但它也有一个明显弱点：对零件间隙、装配位置和光束对准要求很高。实际生产中，零件不可能永远处于理想状态，因此，近年来激光焊接技术的发展重点，正从“把能量打得更准”转向“让工艺更稳定、更容易控制”。
1. 填丝激光焊：给焊缝增加一份“补偿材料”
普通激光焊通常不添加焊丝，因此两块零件之间的间隙必须很小。一旦间隙偏大，熔化的母材不足以填满接缝，就容易出现塌陷、未熔合或焊缝成形不良。
填丝激光焊是在焊接过程中同步送入金属焊丝，相当于为接缝补充材料。这样不仅能够提高对装配间隙的容忍度，还可以改善焊缝成形，并通过选择不同成分的焊丝调整焊缝性能。
对于较厚材料，填丝技术还可用于多层、多道焊接。不过，增加焊丝后，送丝速度、送丝位置、焊丝角度以及激光与焊丝的相对位置，也会成为新的关键参数。
2. 光束摆动焊：让激光不再只走一条直线
光束摆动焊，也常被称为振荡激光焊。它不是让激光束沿焊缝中心简单直线移动，而是让光斑按照圆形、椭圆形、横向或其他轨迹快速摆动。
这种方式可以扩大激光作用范围，使能量分布更加均匀，从而提高对装配间隙和位置偏差的适应能力。对于容易出现气孔、未熔合或焊缝不稳定的材料，合理的光束摆动还有助于改善熔池流动和气体排出。
但摆动频率、摆动幅度、轨迹形式和焊接速度必须相互匹配。参数不当时，也可能造成熔深下降、焊缝过宽或飞溅增加。
3. 在线监测与闭环控制：让设备在焊接过程中“看见异常”
传统焊接质量检查通常发生在焊接完成之后。此时即使发现问题，产品也已经制造出来，严重时还可能形成整批返工或报废。

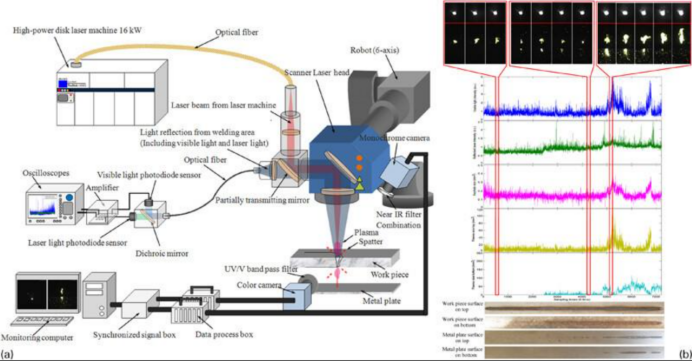

激光焊接在线监测则是在焊接过程中，采集熔池、等离子体、反射光、红外辐射、声音或电信号等信息，通过这些变化判断焊接状态是否稳定。
例如，当熔深下降、焊缝偏移、保护气体异常或表面污染时，监测信号往往会随之变化。系统可以及时报警、停止生产，甚至自动修正激光功率、焊接速度或焦点位置，这就是闭环控制。
不过，在线监测并不等于“安装传感器就能自动保证质量”。企业还需要通过试验建立信号与真实焊缝质量之间的对应关系，并持续验证报警限值是否有效。
从新技术到CQI-15：设备升级还要转化为过程能力。填丝、光束摆动和在线监测，都在提高激光焊接对现场波动的适应能力。但按照CQI-15的管理思路，新技术投入后还需要进一步明确：
·新增参数是否经过工艺验证；
·焊丝型号、批次和送丝状态是否受控；
·摆动轨迹、频率和幅度是否被锁定；
·监测信号、报警限值和真实缺陷之间是否建立关联；
·设备报警后，涉及产品如何隔离和处置；
·软件、程序或参数修改后，是否重新批准和验证。
因此，激光焊接的发展并不只是让设备越来越复杂，而是让过程从“依赖经验”逐步走向“可监控、可预警、可追溯、可自动调整”。这与CQI-15强调的缺陷预防、过程稳定和持续验证是一致的。
05 Five
从“会焊”到“稳定焊好”
激光焊接速度快、精度高，但真正决定质量的，不只是设备和参数。功率、速度、离焦量、装配间隙、夹具状态、程序版本、材料变化，任何一个环节失控，都可能带来焊偏、气孔、裂纹、未焊透或熔深波动。
这也是CQI-15焊接系统评估关注的重点：不仅要看文件有没有，更要验证人员、设备、材料、参数、检验、返工和异常反应是否真正受控。
