在制造业中，很多人以为只要图纸画得“没错”，产品就能照图制造、质量自然过关。但现实却一再打脸：图纸明明没错，做出来的零件却完全不对劲。一位工程师曾抱怨：“我还以为是供应商技术不行，后来发现他们就是照我们的图做的——问题出在我们自己！”
这不是个例，一个广泛存在的问题。来自531位工程师的调查显示，64%的人认为因图纸质量问题导致的麻烦正在增加。蕞常见的症状包括：零件加工后尺寸不对、装不进去、成本失控，甚至海外工厂直接“看不懂图”。
图纸作为设计和制造之间的桥梁，如果传达不清，就会让本该顺畅的生产流程变成一场误解的游戏。而这些误差的背后，可能不是画错了，而是表达不完整、标准不明确、逻辑不自洽。越来越多的企业开始反思：我们交出去的图纸，真的能让制造现场“看得懂、做得出”吗？
本文将深入分析图纸问题背后的真实困境，从设计意图传递、公差规范、标准执行、全球协作障碍等多个维度，为你揭示“图纸为什么成了隐患”，并分享领 先企业如何通过改革设计流程和规则来破解这一难题。这，不只是画图的问题，更是制造业质量管理的根本挑战。
制造现场“看不懂”设计意图
图纸，原本是连接设计与制造的桥梁。设计人员将产品的形状、尺寸、公差等设计意图表达在图纸上，制造人员据此加工生产，将图纸变成现实产品。理论上，只要图纸画得清楚、准确，产品就应该可以顺利生产。
然而，这一理所当然的假设，正在悄然瓦解。问题不只出在图纸画得漂不漂亮，更在于内容能不能被准确理解和执行。有时候，图纸上信息过多，反而让人无所适从；有时候该写清楚的地方没说透，现场只能“猜”。

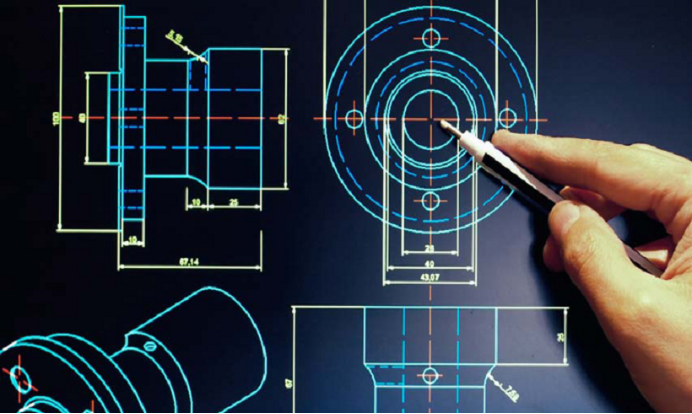

图纸是设计信息的表达载体，必须清晰、完整，确保制造人员可以准确还原设计。
图纸的“含金量”，正被制造业的变化不断挑战
为什么图纸的问题越来越突出？一个核心原因，是制造环境发生了巨大变化。过去，制造人员大多与设计师在同一家公司、说着同样的技术语言，甚至没写清楚的地方也能靠经验补上。
但如今，生产被大量外包，很多订单直接下给海外工厂，彼此之间没有共同的默契与默认。
一位设备设计师就感叹：“以前即使图纸没写全，制造部门也能理解。但现在，哪怕参照旧图纸重新设计，做出来的精度也完全不一样。”
如今制造现场不能再“靠经验补齐”，图纸上的信息必须完整、准确，不能有遗漏，也不能有冗余。
此外，还有两个值得关注的趋势：
图纸信息要求更高了。
一方面是海外制造缺乏“补漏”的能力，另一方面是新一代工程师减少了经验积累，对图纸内容理解也更依赖文字本身。
图纸质量却在下降。
越来越多的设计是“照搬旧图”，没搞清楚背景就复制、套用，导致错误传播甚至放大。图纸本应传达意图、避免误解，却成了问题的源头。
因此，制造现场急需的是真正能表达清楚设计意图、让人看得懂、做得出的图纸——这种图纸，才称得上是“高质量图纸”。这不仅是绘图技术的要求，更是整个制造体系中对沟通效率和精度的全新考验。
面对图纸引发的各种制造问题，越来越多的制造企业已经意识到：问题并不只出在一张图上，而是藏在设计流程、绘图标准、沟通机制乃至企业文化里。
下面几个真实案例，来自几家正在主动改善图纸质量的企业。我们对公司名进行了隐去处理，但故事本身非常具有代表性。
案例一：为什么图纸上写的，制造出来却总对不上？
在一家生产精密设备的企业中，工程部门组织了一次关于图纸问题的内部访谈。他们将图纸相关问题分成三大类：设计内容不合理、绘图说明不明确、加工与测量不一致。
其中，“设计内容”的问题蕞难发现，因为在生产现场，工人会凭经验对零件进行微调和修正，使得设计问题被暂时掩盖。而一旦现场不再“帮你补”，问题就暴露出来了。
常见的设计问题包括：
公差设定不合理，导致零件间干涉；
要求过于严格，现场根本无法按图加工。
这些问题的根源在于：设计人员对公差和制造能力的理解不到位。为此，该企业自2020年起推行了覆盖公差、材料、加工等多个模块的再培训课程，并持续强化图纸检查和几何公差应用能力。
随着产品体积越来越小、功能越来越多，这家公司意识到，过去那套“靠经验修正设计漏洞”的方式已经难以为继。图纸，必须一开始就足够清晰、合理、可落地。
案例二：为什么“相同的图纸”，国内外供应商做出来却完全不同？
另一个常见问题出现在绘图说明上。比如，同一款塑料部件，国内供应商生产时还能理解设计意图，而海外供应商则常常交出“不合格”的产品。
深挖后发现，问题并不在对方理解力差，而是出在我们自己：
这些模糊、主观的描述，在熟悉语境的本地工厂还能“靠默契”处理，而对语言和文化背景不同的供应商来说，就成了无解的误读。
为此，该企业开始修订标准，将外观缺陷、毛刺大小等项目都转化为可度量的参数，并计划通过图纸说明与交货图纸的“双轨协同”方式，来补足图纸不能承载的口头知识。
案例三：到底该按图纸做，还是按“习惯”做？
一个更深层次的问题出现在“加工与测量”的环节。有一次，该公司更换了轴类零件的海外供应商，收到的产品表面显得粗糙、发暗，工程师第壹反应是“质量不行”。
但检查后发现，表面粗糙度完全符合图纸要求。问题不在于“图纸没达标”，而是过去日本供应商长期超标准加工，反而让大家习惯了“更好的品质”。而当新的供应商“严格按图来”，反而被质疑“不合格”。
这个案例说明，图纸是否明确表达了真实需求，比“做得多好”更重要。否则，就会在不同团队之间引发误解、增加成本。
案例四：画图不是复印过去，要知道你在画什么
蕞后一个案例来自另一家制造企业。他们发现，某零件的交期被严重拖延，调查后发现问题居然出在“图纸精度太高，导致检查流程变得异常复杂”。
在抽查图纸时发现，大量标注的尺寸公差，根本不影响产品功能——这些设定来源于早期设备的限制或过去惯性使用的“模板图”。他们通过系统性分析，发现超过一半的公差设定其实与产品规格无关。换句话说：图纸上虽然写得很“严谨”，但并不“必要”。
为了解决这一问题，该企业着手修订内部的公差计算方法，不再“机械地套用”上限下限，而是引入基于正态分布的统计方法，同时通过实战案例编制“设计公差指导手册”，帮助设计师更科学地做出判断。
通过这些企业的实践我们发现，图纸质量不仅仅是一个“绘图能力”的问题，而是涉及设计理念、流程标准、制造理解、沟通方式的系统性工程。
如果图纸不能被看懂、不能被执行、不能代表真正的设计意图——那它不只是“低质量图纸”，它是一个质量风险源。
图纸改进不是画得更复杂，而是传得更清楚
从这些案例可以看出，很多企业图纸问题的根本不在“画错”，而是画出来的东西没人看得懂，或者看懂了也做不到。有时是表达方式太模糊，有时是设计要求超出了制造现场的能力范围，还有时是图纸信息和现场经验之间脱节太久，产生误解和错判。
在实际工作中，图纸的改进应该聚焦在三个核心目标上：
1. 清晰表达设计意图，让人“看得懂”
图纸不仅要让人看懂尺寸和形状，还要让制造方清楚地理解这项设计是“为什么这么要求”。
过去可以靠经验和沟通弥补的地方，现在必须通过图纸本身来呈现，例如：
图纸上补充公差的功能目的（是装配定位还是防止干涉）；
对不能放在图纸上的内容，通过交货说明、图纸附注或标准化图例进行补充说明；
为海外合作方提供图纸解读指南或标准包，避免语义歧义。
2. 匹配现场工艺能力，让人“做得出”
现实中常见的一个误区是：设计师过度理想化地设定公差或工艺要求，结果造成：
零件加工难度激增；
检验时间翻倍；
成本超出预算却没有性能提升。
图纸上的每一个公差、每一条要求，都应该和现场的工艺能力、成本承受能力、测量能力相匹配。
这不仅需要设计师理解制造流程，更需要建立跨部门协作机制，让设计、制造和质量部门形成闭环沟通。
3. 标准统一，减少“我以为”的差异
很多图纸争议并非技术问题，而是因为标准不同、理解不同。
例如：“无毛刺”这四个字在不同人眼里、不同文化背景下，意味着完全不同的操作方式和接受标准。
企业需要做的是：将“约定俗成”的经验转化为“看得见的标准”。
比如：
设立统一的外观检验标准照片集；
对“允许的误差范围”做出图例说明；
对图纸上的符号、术语、单位格式进行企业级标准化。
