钎焊的能源可以是化学反应热也可以是间接热能。它是利用熔点比被焊材料的熔点低的金属作钎料经过加热使钎料熔化毛细管作用将钎料及入到接头接触面的间隙内润湿被焊金属表面使液相与固相之间互扩散而形成钎焊接头。因此钎焊是一种固相兼液相的焊接方法。
钎焊采用熔点低于母材的合金作钎料，加热时钎料熔化，并靠润湿作用和毛细作用填满并保持在接头间隙内，而母材处于固态，依靠液态钎料和固态母材间的相互扩散形成钎焊接头。钎焊对母材的物理化学性能影响小，焊接应力和变形较小，可焊接性能差别较大的异种金属，能同时完成多条焊缝，接头外表美观整齐，设备简单，生产投资小。但钎焊接头的强度较低，耐热能力差。

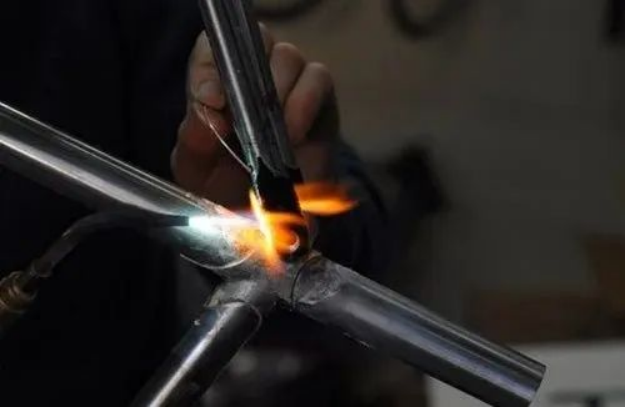

应用：硬质合金刀具、钻探钻头、自行车车架、换热器、导管及各类容器等；在微波波导、电子管和电子真空器件的制造中，钎焊甚至是唯一可能的连接方法。
钎料和钎剂
钎料是形成钎焊接头的填充金属，钎焊接头的质量在很大程度上取决钎料。钎料应该具有合适的熔点、良好的润湿性和填缝能力，能与母材相互扩散，还应具有一定的力学性能和物理化学性能，以满足接头的使用性能要求。按钎料熔点的不同，钎焊分为两大类：软钎焊与硬钎焊。
1.软钎焊
钎料熔点低于450℃的钎焊称为软钎焊，常用钎料是锡铅钎料，它具有良好的润湿性和导电性，广泛用于电子产品、电机电器和汽车配件。软钎焊的接头强度一般为60～140MPa。
2.硬钎焊
钎料熔点高于450℃的钎焊称为硬钎焊，常用钎料是黄铜钎料和银基钎料。用银基钎料的接头具有较高的强度、导电性和耐蚀性，钎料熔点较低、工艺性良好，但钎料价格较高，多用于要求较高的焊件，一般焊件多采用黄铜钎料。硬钎焊多用于受力较大的钢和铜合金工件，以及工具的钎焊。硬钎焊的接头强度为200～490MPa。
*注：母材的接触面应很干净，因此要用钎剂。钎剂的作用是去除母材和钎料表面的氧化物和油污杂质，保护钎料和母材接触面不被氧化，增加钎料的润湿性和毛细流动性。钎剂的熔点应低于钎料，钎剂残渣对母材和接头的腐蚀性应较小。软钎焊常用的钎剂是松香或氯化锌溶液，硬钎焊常用的钎剂是硼砂、硼酸和碱性氟化物的混合物。
根据热源或加热方法不同钎焊可分为：火焰钎焊、感应钎焊、炉中钎焊、浸沾钎焊、电阻钎焊等。钎焊时由于加热温度比较低，故对工件材料的性能影响较小，焊件的应力变形也较小。但钎焊接头的强度一般比较低，耐热能力较差。
钎焊加热方法
几乎所有的加热热源都可以用作钎焊热源，并依此将钎焊分类。

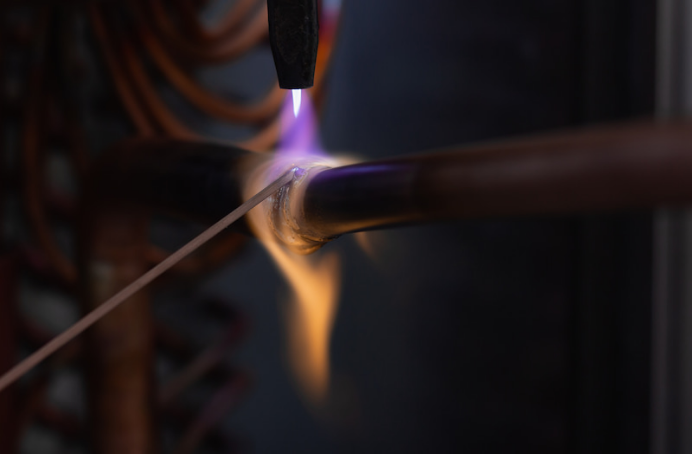

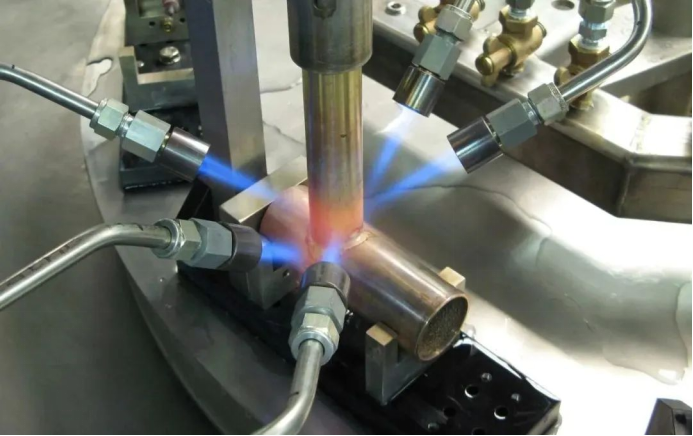

1.火焰钎焊：用气体火焰进行加热，用于碳钢、不锈钢、硬质合金、铸铁、铜及铜合金、铝及铝合金的硬钎焊。

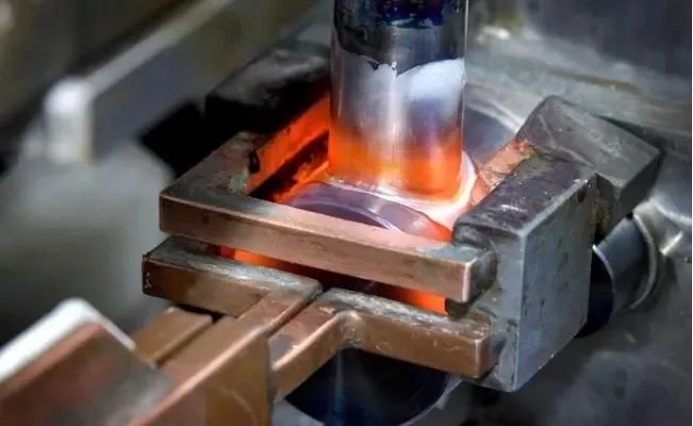

2.感应钎焊：利用交变磁场在零件中产生感应电流的电阻热加热焊件，用于具有对称形状的焊件，特别是管轴类的钎焊。
3.浸沾钎焊：将焊件局部或整体浸入熔融盐混合物熔液或钎料熔液中，靠这些液体介质的热量来实现钎焊过程，其特点是加热迅速、温度均匀、焊件变形小。
4.炉中钎焊：利用电阻炉加热焊件，电阻炉可通过抽真空或采用还原性气体或惰性气体对焊件进行保护。
除此以外，还有烙铁钎焊、电阻钎焊、扩散钎焊、红外线钎焊、反应钎焊、电子束钎焊、激光钎焊等。
钎焊可以用于焊接碳钢、不锈钢、高温合金、铝、铜等金属材料，还可以连接异种金属、金属与非金属。适于焊接受载不大或常温下工作的接头，对于精密的、微型的以及复杂的多钎缝的焊件尤其适用。
